金属探测器电路图与工作原理解析

金属探测器作为一种常见的电子设备，广泛应用于安检、考古、寻宝及工业检测等领域。其核心在于利用电磁感应原理来探测金属物体的存在。本文将分享一个基础而实用的金属探测器电路图，并解析其工作原理，为电子爱好者与初学者提供参考。

一、 基本原理

金属探测器的基本工作原理是电磁感应。探测器内部包含一个发射线圈和一个接收线圈（在简单设计中，有时共用一个线圈）。发射线圈通以高频交流电，产生一个交变磁场。当这个磁场靠近金属物体时，会在金属内部感应出涡流。这个涡流本身又会产生一个次级磁场，该磁场会干扰原发射磁场。接收线圈（或同一线圈）会检测到这种磁场的变化，并将信号处理后，通过声音（蜂鸣）或视觉（指示灯）方式报警。

二、 电路图分享与关键元件

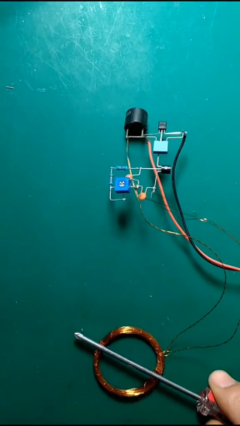

下面是一个基于LC振荡器原理的简易金属探测器电路图框架。该电路成本低，易于制作，适合入门实践。

核心构成部分：
1. 振荡器电路： 通常采用电容三点式或哈特利振荡电路。核心元件是一个线圈（作为电感L）和一个可变电容C，共同构成LC谐振回路，产生一个高频振荡信号（通常为几十到几百kHz）。
2. 参考振荡器： 另一个独立的、频率非常接近的LC振荡器，其线圈放置在探测区域外，作为频率基准。
3. 混频/检波电路： 将探测振荡器的信号与参考振荡器的信号进行混合或比较。当探测器靠近金属时，探测线圈的电感量会发生微小变化，导致其振荡频率发生偏移。
4. 差分/放大电路： 检测两个振荡器频率的差异（差拍频率）。这个差异信号通常处于音频范围。
5. 音频输出电路： 将放大后的差频信号驱动扬声器或耳机，产生音调变化。频率差越大，音调越高，从而指示金属的存在与接近程度。

关键元件清单示例：
- 晶体管（如2N3904）或运算放大器（如LM358）
- 电阻、电容若干
- 可变电容器（用于微调频率）
- 探测线圈（用漆包线绕制在直径15-30cm的圆环上，匝数约100-200匝）
- 扬声器或耳机
- 9V电池

（注：此处为描述性框架，具体元件参数需根据详细设计图纸确定。网络上可以搜索到如“BFO金属探测器电路图”等成熟方案获取完整参数。）

三、 工作流程简述

1. 上电起振： 两个LC振荡器开始工作，产生高频信号。
2. 频率微调： 通过可变电容，将两个振荡器的频率调整到几乎完全相同，此时扬声器输出无声或极低的“零差拍”声。
3. 探测与扰动： 当探测线圈靠近金属物体时，线圈电感量改变，其振荡频率随之改变。
4. 差频产生： 探测振荡器频率与参考振荡器频率产生差值，这个差值处于可听范围。
5. 声音报警： 差频信号经放大后驱动扬声器，发出音调变化的声音。操作者根据音调的高低和强弱来判断金属物体的位置和大小。

四、 制作与调试要点

1. 线圈制作： 线圈是探测器的“眼睛”，需要绕制平整、对称，并用非金属材料（如PVC管）固定。线圈的屏蔽和稳定性对性能影响很大。
2. 电源稳定： 使用稳压电路或新鲜的电池，确保振荡频率稳定，减少误报。
3. 调试环境： 初始调试应远离大型金属物体，先调出“零差拍”静默状态。
4. 灵敏度调节： 通过电路中的可调电阻或电容，可以调节探测的灵敏度。但灵敏度过高可能容易受到地面矿物或环境干扰。

五、

本文分享的金属探测器电路图基于经典的差拍振荡（BFO）原理，结构简单，理解直观，是学习电子技术和电磁感应应用的优秀实践项目。通过动手制作和调试，不仅可以掌握其工作原理，还能深入理解LC振荡、混频等模拟电路概念。对于希望获得更高性能（如鉴别金属类型、增加探测深度）的爱好者，可以进一步研究脉冲感应（PI）或甚低频（VLF）等更复杂的探测器电路方案。无论用于学习还是实际应用，安全、合法地使用探测器都是首要前提。
